为什么有些CAD图纸打开以后显示很多问号“???”

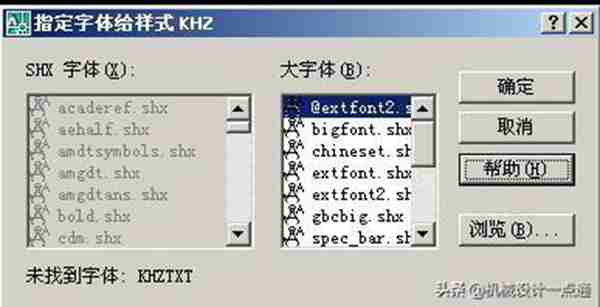

CAD图纸中很多文字显示问号,大家都知道是缺少字体,但重点是很多人没有关注到这种图纸打开前,CAD软件的提示“指定字体给样式xxx“,这里很多人会接受默认的字体点击确定,或者点击取消不进行指定字体,所以文件打开后就会出现很多“???”

图片 - 1

因为你没有指定字体给他,而你的CAD又没有图纸中的字体,有人说我点击确定指定字体给他了,但为什么还会显示问号了,这个大多是因为你指定的字体无法识别图纸中的文字或符号,因为每种字体也都是有一定局限的,某些符号没做进去,所以遇到一些特殊符号的就更容易出现这样的问题;

那么打开的图纸显示很多问号,该怎么解决呢

我们了解了为什么会出现“???”,那就很容易解决了:以下三种方案,自行尝试修改即可(推荐方案1,因为最简单方便,不需要下载字体,不需要一个个点击更改字体,适用于大部分情况)

方案1:单击“格式”菜单下的“文字样式”(快捷键ST),找到显示问号的文字样式(就是打开文件是提示让你指定字体的样式,如果没指定,这种样式打开后字体是空白的),把字体改为“宋体”或其他你希望的字体确定即可(当然缺陷是,图纸中的文字及符号,在你指定的字体中都有编码);

方案2:如果还是不转换就选中对象右击,在特性中,修改成其他字体就可以了;

图片 - 2

方案3:也可以下一个CAD专用字体库,先要找到CAD安装的目录,在电脑桌面中找到CAD软件的快捷方式,鼠标右键,然后在打开的页面点击【打开文件位置】;这样就会进入到CAD软件的安装目录下,然后在页面中找到【Fonts】文件夹,此文件夹就是CAD字体的存放位置;点击打开此文件夹,然后将需要导入的字体文件(一般shx格式的字体)全部复制后右键选择【粘贴】到此文件目录下即可,然后将CAD关闭再重新启动,这样就可以使用新导入的字体了:
